维氏硬度检测的原理

维氏硬度检测法是1924年由史密斯( R. L. Smith)和桑德兰德( G. E. Sandlnd)合作首先提出的。 以后由英国维克斯一阿姆斯特朗( Vickers-Annstrongs)公司于1925年第一个制造出这种硬度计，溶解氧测定仪因而习惯称为维氏硬度检测方法。

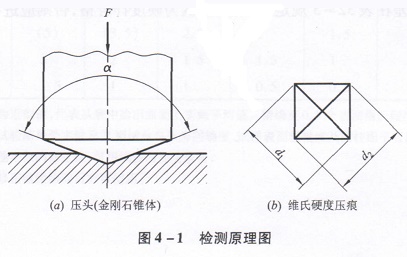

维氏硬度检测法是用面角为 136°的正四棱锥体金刚石压头在一定的静检测力作用下压人试样的表面保持规定时间后,卸除检测力，时代超声波探伤仪测量试样表面压痕对角线长度(见图4 - 1 ) 。 并据此计算出压痕凹印面积维氏硬度是检测力除以压痕表面积所得的商,压痕被视为具有正方形基面并与压头角度相同的理想形状。

依据这一原理按检测力大小差别应用三种类型的维氏硬度检测仪相应有《金属维氏硬度试验方法》； 《金属小负荷维氏硬度试验方法》； 《金属显微维氏硬度试验法》三个国家标准。1997年以前 IS0标准中也有上述三个类似标准。1997年后 IS0将三个维氏硬度检测法标准合并为一个我国于1999年等效采用了国际标准 IS06507-1-1997《金属材料  维氏硬度试验  第1部分：试验方法》。新制订了 GB/T4340.1-1999《金属维氏硬度试验  第1部分：试验方法》。标准中除对试样表面品质及检测数据点规定较详细之外，数显洛氏硬度计在技术内容上完全与 IS06507-1相同。修订后的标准已于2000 年5月1日起正式实施,自实施之日起代替了： GB/T4340-1984《金属维氏硬度试验方法》、 GB/T5030-1 985 《金属小负荷维氏硬度试验方法》、 GB/T4342-1 991 《金属显微维氏硬度试验方法》 。

相关推荐：

上一篇：维氏硬度检测方法

下一篇：维氏硬度国家基准及检定系统
